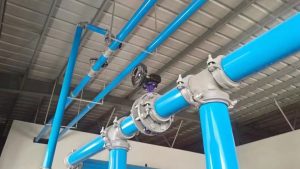

Способы соединения трубопроводов из алюминиевого сплава

В системах сжатого воздуха выбор способа соединения труб напрямую влияет на герметичность, стабильность и долгосрочную эксплуатационную надежность всей системы. Благодаря таким преимуществам, как малый вес, коррозионная стойкость и простота монтажа, алюминиевый трубопровод находит применение на все большем количестве производственных предприятий.

Каковы же наиболее распространенные способы соединения, которыми монтируется воздуховод из алюминиевого сплава, и для каких сценариев подходит каждый из них? В этой статье мы подробно разберем каждый метод.

Фланцевое соединение

Принцип работы: На концах труб из алюминиевого сплава устанавливаются фланцы. Два фланца плотно стягиваются между собой болтами с использованием уплотнительной прокладки.

Особенности:

1. Высокая прочность соединения и надежная герметичность.
2. Простота демонтажа и технического обслуживания.
3. Отлично подходит для труб большого диаметра или участков, требующих частой сборки и разборки.

Область применения: Магистральный воздушный трубопровод, интерфейсы подключения оборудования, участки труб, требующие регулярного обслуживания.

Сварное соединение

Принцип работы: Два участка алюминиевых труб соединяются напрямую с помощью сварки в среде защитных газов, такой как TIG (аргонодуговая сварка вольфрамовым электродом) или MIG (полуавтоматическая сварка плавящимся электродом).

Особенности:

1. Неразъемное прочное соединение с полным отсутствием точек потенциальной утечки.
2. Эстетичный внешний вид и минимальное занимаемое пространство.
3. Высокие требования к квалификации сварщика; работы должны выполняться только профессиональными техническими специалистами.

Область применения: Постоянно зафиксированные трубопроводы, объекты с крайне высокими требованиями к герметичности.

Пресс-соединение (Прессование)

Принцип работы: Используется специальный пресс-инструмент. Труба из алюминиевого сплава вставляется в порт фитинга, после чего фитинг обжимается инструментом. Это вызывает пластическую деформацию в зоне уплотнения фитинга, обеспечивая герметичное неразъемное соединение.

Особенности:

1. Высокая скорость монтажа и полное отсутствие огневых (горячих) работ.
2. Стабильные показатели герметичности.
3. Высокие требования к округлости (калибровке) труб.

Область применения: Монтаж труб внутри помещений, проекты со сжатыми сроками строительства, объекты с запретом на проведение работ с открытым пламенем.

Компрессионное соединение (Обжимное)

Принцип работы: Труба вставляется в приемное отверстие фитинга и затягивается гайкой. Нарезное усилие при затягивании сжимает внутреннюю втулку (цангу) на конце трубы через уплотнительное кольцо, за счет чего и достигается герметизация.

Особенности:

1. Простая конструкция и удобный монтаж.
2. Разъемное соединение, обеспечивающее легкое обслуживание и замену.
3. Срок службы напрямую зависит от материала, из которого изготовлено уплотнительное кольцо.

Область применения: Трубы малого и среднего диаметра, алюминиевый трубопровод воздушной линии на участках, требующих регулярного осмотра.

Коническое резьбовое соединение

Принцип работы: На концах труб из алюминиевого сплава нарезается или накатывается внешняя либо внутренняя резьба. Соединение с фитингами или запорной арматурой происходит за счет сопряжения резьбовых элементов.

Особенности:

1. Быстрый монтаж без применения узкоспециализированного инструмента.
2. Высокие требования к точности шага резьбы; при недостаточной точности возможны утечки.
3. Подходит исключительно для труб малого диаметра.

Область применения: Подключение клапанов, интерфейсы контрольно-измерительных приборов (КИПиА), концевые точки подключения потребителей сжатого воздуха.

Рекомендации по выбору

В реальных условиях эксплуатации подходящие методы монтажа должны подбираться в соответствии с конкретными рабочими параметрами системы. Рекомендуется комплексно учитывать следующие факторы:

1. Диаметр трубы: Для магистралей большого диаметра предпочтительными являются фланцевые или сварные соединения.
2. Условия монтажа: В зонах с повышенной пожароопасностью, где запрещен открытый огонь, следует использовать пресс-системы или компрессионные фитинги.
3. Требования к обслуживанию: На участках, где предполагается регулярная разборка и модернизация, оптимально закладывать фланцы или обжимные соединения.
4. Требования к герметичности: Для технологических процессов с нулевой терпимостью к утечкам лучшим решением станут сварка или фланцы.

При этом критически важно уделять пристальное внимание качеству уплотнительных материалов. Если у вас есть специфические требования к прокладке пневмолиний, обязательно сверяйтесь с профильными стандартами или консультируйтесь с инженерами по проектированию трубопроводных систем.
