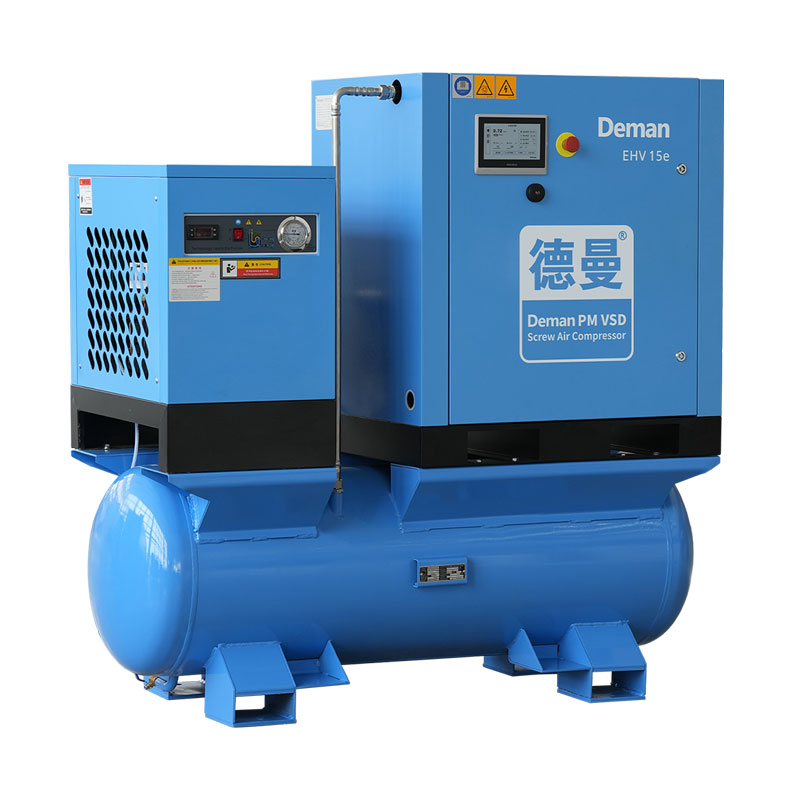

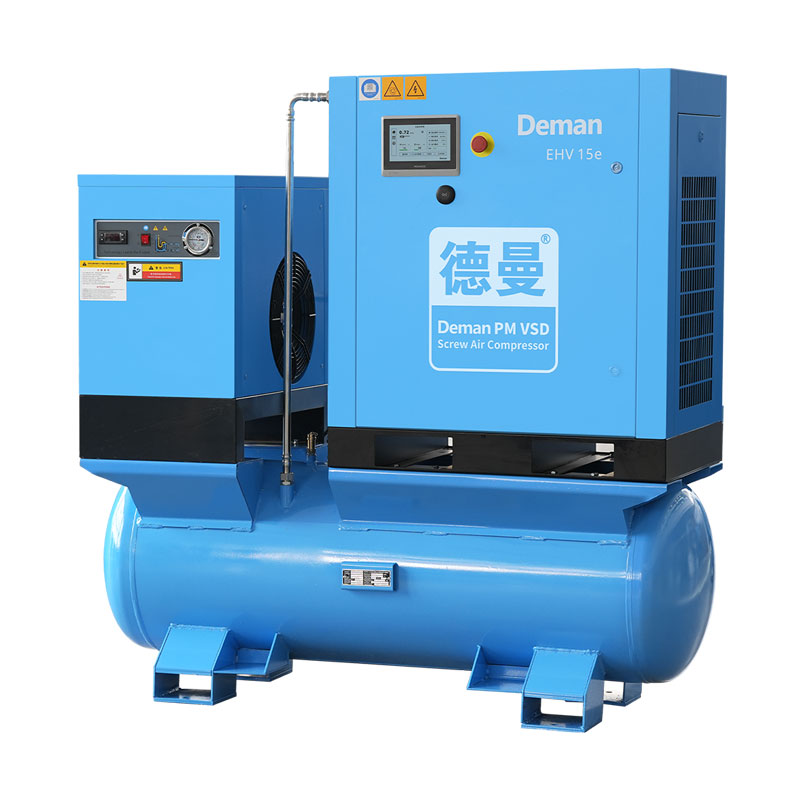

Одноступенчатый винтовой воздушный компрессор с постоянными магнитами и частотно-регулируемым приводом серии EHVe разработан для применения в лазерной резке, обеспечивая стабильное давление 16 бар с высококачественным сжатым воздухом. Он оснащён маслоохлаждаемым двигателем на постоянных магнитах класса IE5 (IP65) для высокой эффективности и надёжности, увеличенной системой охлаждения для стабильной работы и комплексной системой фильтрации, включающей входной фильтр, выходной фильтр и маслоотделитель, для защиты лазерного оборудования и обеспечения стабильной производительности.
✅Целенаправленно разработанная высоконапорная надёжность:
Специализированный высоконапорный воздушный блок с оптимизированным профилем ротора минимизирует внутренние утечки, а 8-подшипниковая конструкция обеспечивает исключительную стабильность, точность и длительный срок службы — даже при непрерывной работе под высоким давлением
✅Стабильная подача воздуха премиального качества:
Трубопровод из нержавеющей стали и высокоэффективный осушитель с алюминиевыми пластинами снижают потери давления, предотвращают коррозию и поддерживают стабильную точку росы 2–10 °C, обеспечивая чистый, сухой воздух с более низким энергопотреблением на протяжении всего жизненного цикла
✅Разработано для достижения долгосрочной эффективности:

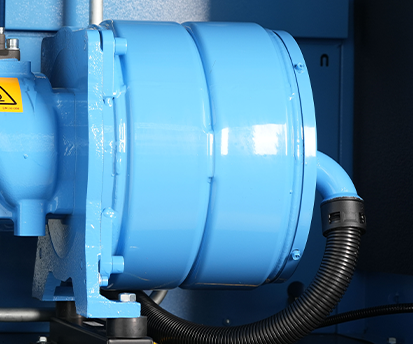

Усовершенствованный инвертор и алгоритм управления обеспечивают точное регулирование давления. Маслоохлаждаемый двигатель на постоянных магнитах класса IE5 обеспечивает выдающуюся эффективность в широком диапазоне скоростей (20–110%), с колебанием эффективности ниже 4%, гарантируя максимальную экономию энергии в условиях переменной нагрузки.
✅Тяжёлая термическая стабильность для суровых условий эксплуатации:
Увеличенная система охлаждения с 25% запасом мощности обеспечивает надёжную работу при температуре окружающей среды до 46 °C, предотвращая перегрев и гарантируя стабильную производительность в сложных промышленных средах.

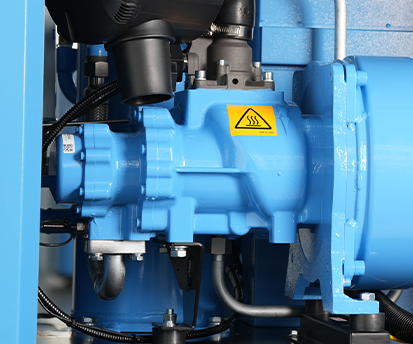

Высоконапорный специализированный воздушный блок:
·Разработан специально для сжатия под высоким давлением, с оптимизированным профилем для снижения внутренних утечек
·Используются координатно-измерительные приборы Hexagon мирового класса для обеспечения точности
·Оснащён 8 подшипниками для стабильной работы и длительного срока службы

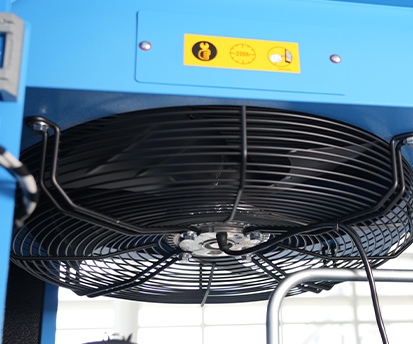

Увеличенная система охлаждения:
·Более 25% запаса охлаждающей мощности, обеспечивающего отличную устойчивость к высоким температурам
·Может надёжно работать в средах с температурой до 46 °C, гарантируя стабильную и надёжную производительность

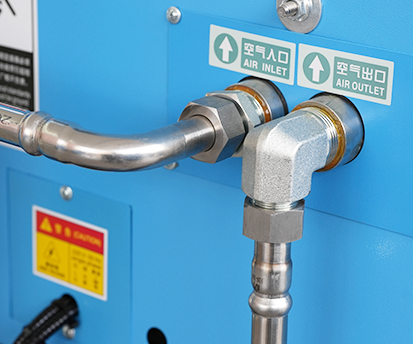

Трубопровод из нержавеющей стали:
·Материал SUS304 с гладкой внутренней поверхностью, минимизирующей падение давления
·Высокая коррозионная стойкость, защита от ржавчины, обеспечивающая премиальное качество воздуха
Электрическое управление:

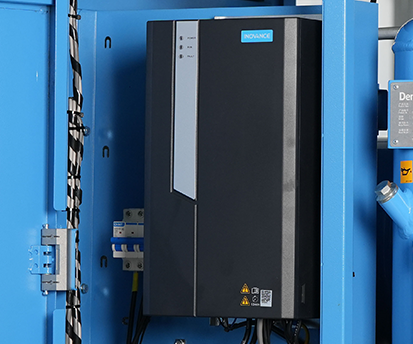

·Тяжёлый инвертор Inovance: высокий пусковой момент, низкий ток и точное управление скоростью для надёжной работы
·Интеллектуальная система управления Дэмань: усовершенствованные алгоритмы управления высоким давлением, точное регулирование давления и более низкое энергопотребление
·Высокопроизводительный ПЛК: быстрый, стабильный и совместимый с основными коммуникационными протоколами для бесшовной интеграции с инвертором
·7-дюймовый цветной сенсорный экран: интуитивно понятный интерфейс для эффективной визуализации данных и управления
·Удобный интерфейс: разработан для лёгкого взаимодействия человека с машиной и мониторинга оборудования

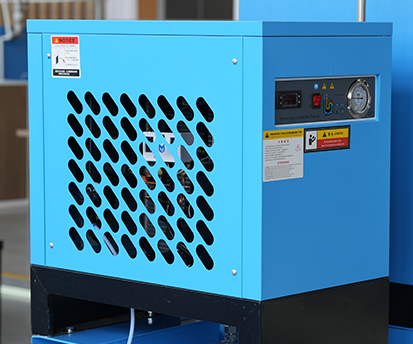

Высокоэффективный осушитель воздуха с алюминиевыми пластинами:
·Разница температур на входе и выходе 5 °C для предварительного охлаждения, снижающая энергопотребление и предотвращающая вторичную конденсацию.
·Разработан для жарких и влажных условий с хладагентом R410a. Оснащён тихим, надёжным компрессором для долговременной производительности.
Стабильная точка росы: высокоэффективная конструкция теплообмена с запасом по обработке для стабильной точки росы 2–10 °C на выходе.
| Модель Спецификация | Мощность привода (кВт) | Давление нагнетания (МПа) | FAD (м³/мин) | Габаритные размеры (Д×Ш×В) мм | Способ охлаждения | Диаметр присоединения трубопровода | Масса единицы (кг) |
| EHV 11e-13 | 11 | 1.3 | 1.2 | 1680×860×1585 | Масляное охлаждение | Rp 3/4 | 450 |
| EHV 15e-16 | 15 | 1.58 | 1.3 | 1680×860×1585 | Масляное охлаждение | Rp 3/4 | 463 |
| EHV 22e-16 | 22 | 1.58 | 2.1 | 1730×883×1785 | Масляное охлаждение | G1 | 550 |
| HV 11e-13 | 11 | 1.3 | 1.2 | 861×685×950 | Масляное охлаждение | Rp 3/4 | 217 |
| HV 15e-16 | 15 | 1.58 | 1.3 | 861×685×950 | Масляное охлаждение | Rp 3/4 | 230 |
| HV 22e-16 | 22 | 1.58 | 2.1 | 950×767×1150 | Масляное охлаждение | G1 | 300 |
| HV 37e-16 | 37 | 1.6 | 3.6 | 1232×890×1200 | Масляное охлаждение | G1 1/2 | 585 |
